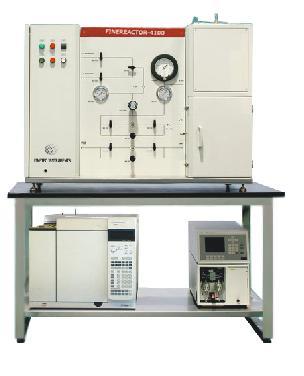

【桌面型】固定床微反评价装置 基本特征

1、全自动的固定床微反评价装置；可以支持1-6路的气体进样，1-3路的液体进样。仪器的气路开关全部用高压气动针阀控制，可以实现整个系统的自动化。

2、三段式不锈钢管式炉，中间恒温段160mm，两端预加热段80mm，炉膛内径60mm，带直接40mm台阶，便于安装固定反应器，炉子为两半式，可以开打散热，炉子垂直安装；

3、炉子可以支持多达50段的温度编程控制，控制精度0.2%FS，可以连接电脑控制，也可以手动设置。

4、不锈钢耐压反应器，长度550mm，外径40mm，内径24mm，壁厚3mm，耐压3MPa，耐温650度，材质304不锈钢；反应器两端使用反丝+正丝+紫铜垫片密封，拆装方便，便于清洁反应器；反应器两端均可连接两路¢3不锈钢管或热电偶；反应器内部带支撑架，方便把样品固定在反应器的中间部分；热电偶可以直接插入反应器，直接接触样品表面，测温更准确；反应管的尺寸和壁厚更加耐压、空速比等参数来*终确定。根据耐压的不同可能会选择法兰密封、锥面密封等方式。

5、凝露控制器采用再来水循环降温冷凝方式，自来水腔体密闭，可以直接接驳自来水管，自动注满腔体即可，冷凝器内部有小腔体，一个蒸汽入口，一个气体出口，一个冷凝水出口，冷凝水出口连接阀门，隔断时间可以放出冷凝水。

6、气体质量流量控制器（MFC）控制气路的流量，可以通过软件设置MFC系数，MFC耐压3-20MPa，量程范围默认是0-1000mL/min，量程可以更改；气路为1-6路；

7、液体计量泵采用进口泵芯，耐压42MPa，量程范围0.01-5mL/min；液体为1-2路；

8、气体汽化器采用螺旋管形式，管路加热保温，从而把液体汽化，一直通入反应器；

9、气体混合器采用紧凑的螺纹模式，可支持多路气体的混合，混合均匀；

10、气体经过背压阀稳压，输出压力可以稳定在**20MPa，支持轴向仪表显示；

11、气体采样口配有减压阀，能够把压力减下来，出口压力0.05-0.5MPa，方便连接GC采集分析；

12、仪器采用框架式布局设置，铝型材构架，线切割加工各种面板孔，高温炉、反应器、冷凝器及液体计量泵都方便安装摆放。铝型材构架方便对仪器进行微调或改动，同时又能保证牢固。

13、设计有吹扫旁路，可以用大流量吹扫整个反应床。
